Усилитель на RD70HUF2

[Игорь 2]

Нет.

Ну и напрасно. У меня все усилители работают как указал выше.
И наличием чётных гармоник стопудово не страдают...

[BL68]

Спасибо. Попробую по вашему совету их убрать и поставить 51 Ом по входу.

[BL68]

И всёравно я сделал по своему, зато убил двух зайцев Выходная мощность линейно росла до увеличения входной до 4 Вт, при дальнейшем увеличении рост практически останавливался. Поставил на вход (перед входным трансформатором)) аттенюатор 6 Дб, резисторы убрал. В результате и КСВ по входу 1,1 и выходная мощность линейно растет до 15 Вт входной.

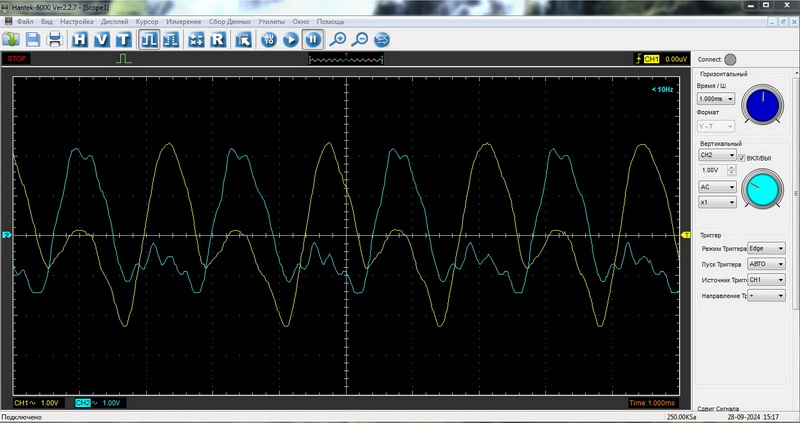

И еще есть вопрос. На этой осцилограмме вообще-то нормальная ситуация для такого типа усилителя или есть критические аномалии?

Игорь, еще раз спасибо Вам за терпение и советы

[Игорь 2]

На этой осцилограмме вообще-то нормальная ситуация для такого типа усилителя или есть критические аномалии?

Да нет, ничего критического, у Вас же нет выходного балуна. А без него выходной транс всегда асимметрию вносит - Вы же ранее это видели, меняя вывод заземления во вторичке.

[BL68]

Игорь, доброго времени суток. Подскажите, какой оптимальный ток покоя выставить на транзисторе? Ну +/-.... И вообще.... Как выбираются эти самые токи покоя? Или, традиционно, где почитать?

[Игорь 2]

Как выбираются эти самые токи покоя?

Обычно по минимальному интермодулю на номинальной мощности...

[BL68]

Игорь, извините что задалбываю, но не дает мне покоя разность амплитуд по плечам. Уже на выходе входного трансформатора амплитуды сигналов отличаются на 20-30% относительно "земли". Заземление средней точки вторичной обмотки (1 виток) ничего не дает в плане симметрии. Вторичная обмотка трубка/провод тоже ничего не меняет. Изменения количества витков в первичной обмотке 2 или 3 витка так-же ничего не меняет. Оптимально по расчету входной трансформатор 1:2 по напряжению. Ну не должно так быть. Отпаивал затворы, грешил на транзистор. Всё так-же.
Игорь, подскажите как можно добиться симметрии на выходе входного трансформатора? Ну не мотать-же симметрирующий балун перед "биноклем"...

[Игорь 2]

как можно добиться симметрии на выходе входного трансформатора?

Схема у Вас сейчас какая?

[BL68]

как можно добиться симметрии на выходе входного трансформатора?

Схема у Вас сейчас какая?

Пробовал менять сопротивления 22 Ом (которые без диодов). Ставил как у вас 470. Мощность падает в 2 раза с 75 до 36 Вт, асимметрия сохраняется.

[Игорь 2]

Я правильно понимаю, что с отключёнными затворами и резисторами 22 ома с каждого конца вторички на ВЧ землю, Вы имеете разное напряжение на них?
Какова эта разница?

[r1tx]

А может диоды греются по разному и разное падение имеют... а там и режим разный... не?

[BL68]

Я правильно понимаю, что с отключёнными затворами и резисторами 22 ома с каждого конца вторички на ВЧ землю, Вы имеете разное напряжение на них?
Какова эта разница?

Да, совершенно верно. Ради эксперимента отбрасывал и затворы (это легко - отпаял резисторы 1 Ом) и цепочки резистор+диод от обеих плеч. Т.е. оставлял только резисторы 22 Ом и, естественно,  конденсаторы со вторичной обмотки на эти резисторы. Всеравно разность амплитуд где-то 30%. Резисторы одинаковые, проверял омметром. Так амплитуды разные уже на вторичной обмотке, до резисторов.  Да, амплитуда меньше на том выводе, который ближе к "земляному" выводу первичной обмотки.
Еще раз всё перепроверил. Всё одинаково в каждом плече. Чудеса, одним словом...

[Игорь 2]

Завтра гляну, что у меня...
Перекоса в моих мощных усилителях нет стопудово - иначе бы я по уровню чётных гармоник не укладывался в ТЗ.

[BL68]

Так и у меня в мощном на 188-ом нет перекоса. А тут як пороблено
К стати... Я ошибся. Меньший уровень сигнала на том выводе вторичной обмотки который со стороны "горячего" конца первичной обмотки.
Вот осцилограммы. Первая - на вторичной обмотке входного трансформатора (желтый график - со стороны "горячего" конца первичной обмотки). Вторая - на стоках транзисторов. На ней вроде как всё красиво. Цвета соответственно входу.

[Игорь 2]

Дайте полную информацию по этому трансу.
