Усилитель на ГУ-34б с общей сеткой

[Донбасс]

В последней моей схеме упр. сетка гальванически соединена с общим проводом через дроссель и прибор. И по ВЧ- через конденсаторы.

[МихаилС]

какой тип реле со стабилитронов в катоде на землю

[Донбасс]

Пока никакого реле. Это - проект. По моему нет особых ограничений по типу этого реле. Ток там небольшой - максимум 0,8А. ВЧ там нет. Поэтому применимы большинство распространенных реле - РЭС47, РПВ 2/7, ...

[Dim]

Ток с ГУ34Б до 0.8А. А вот с ГС35Б стабилитроны Д815А неоднократно вылетали.А только они на 1А из 815-х. Так что контакты реле нужно параллелить.У меня РЭС47.

[Донбасс]

У меня ГУ-34Б. Мне не нужно параллелить. Хотя и можно.

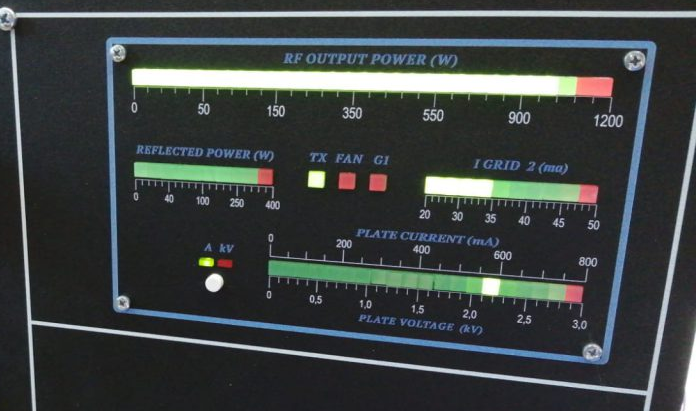

 Захотелось сделать такую индикацию. Уже и печатную плату сделал и детали заказал. Какие мнения будут?

[rtty]

Подсказали - вот так.

Если сетка физически не на шасси наверно можно и так, а дроссель вообще выбросить, смысл в нем, если и так сетка качественно по ВЧ заблокирована емкостями.
Припоминаю, что была какая-то панель 34ки из УКВ РА (тропосферка или метровый ТВ), то там сетка вроде сидела на массе явно.

Лэд-индикацию такую rz9oq применял во всю, клепая усилки на продажу, то чего бы и нет, если хочется...

[R0-27]

я себе такую индикацию поставил. дёшево, но сердито.
Из минусов. боится ВЧ наводок

[Донбасс]

ГУ-34Б в этой схеме должна работать с токами упр. сетки или без них?

[KWTXer]

с ГС35Б стабилитроны Д815А неоднократно вылетали.А только они на 1А из 815-х. Так что контакты реле нужно параллелить.

"Фирмачи" делают так

[KWTXer]

должна работать с токами упр. сетки или без них?

Да, иначе мощность будет меньше. Тепло на сетке начинает рассеиваться после ноля напряжения на ней. Добились +30в и тока 10ма, значит, на сетке выделится 0.03ватта. Это упрощённо.

[Донбасс]

Как выбрать варистор? Исходя из этих данных? Допустим мне нужно защитить экр. сетку с напряжением на ней 400в.

[Павел]

510

[Донбасс]

Это по "максимально допустимому длительному постоянному напряжению"?

[Павел]

Конечно. На нём ведь тоько постоянное напряжение 400 Вольт, длительно допустимое 420 Вольт, значит варистор не сработает, при превышении уровня 420 Вольт его сопротивление начнёт уменьшаться, и при каком-то значении напряжения достигнет значения близкого к нолю. Характеристика зависит от типа варистора. Но в любом случае смотрите значение постоянного напряжения, если он защищает цепь по постоянке.

[Донбасс]

Реле "тёщин язык" - какой ток они способны коммутировать если их использовать в переключении витков П-контура? Да еще и учитывать, что на ВЧ П-контур работает с большой нагруженной добротностью и ток там до 12А. Пятно контакта там сравнительно небольшое.
