ФНЧ транзисторного передатчика

[Игорь 2]

Вот, кстати, в очередной раз настраиваю ДПФ пятого порядка.
Предварительно потренировавшись на симуляторе в Маткад - движками можно гонять индуктивность каждой катушки туда-сюда, а ёмкости изначально выставлены точно с помощью MS5308.
Синий трек - идеал с катушками бесконечной добротности, красный - то, что получается.


[Игорь 2]

Натренировавшись на симуляторе, менее чем за минуту теперь и в реале настраиваю - тяжело в ученье, легко в бою...

[User]

А где прессцсету найти?

[ra0ahc]

Круто! Маэстро! Это прям засада ксв погонять так в РФСиме, а тут движками.
А 7 порядка сложно сделать?

[Игорь 2]

А где

А вот...

[Игорь 2]

А 7 порядка сложно сделать?

Нет. К вечеру посмотрю. Стопудово есть, только слёту не вижу где.
Надеюсь, не грохнул...
Если грохнул, новую напишу.

[ra0ahc]

Где значения катушек?

[Игорь 2]

А 7 порядка сложно сделать?

Проще оказалось написать по новой, чем найти.

[Игорь 2]

Где значения катушек?

Вывести не вопрос, одно движение руки, да только нафиг они нужны. Там же чисто визуально понять, куда нужно двигаться, чтобы к оптимуму придти...

[Игорь 2]

Вывести не вопрос, одно движение руки

КСТАТИ, это и для любого одно движение руки - см. картинку - достаточно просто ниже зоны расчёта в любом месте написать L1 и поставить знак равенства - выскочит номинал L1 с учётом движка, аналогично, и с L2 и L3.

[ra0ahc]

 👍

[Игорь 2]

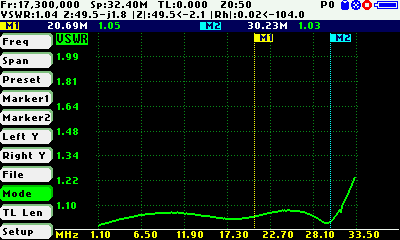

До кучи посмотрел на седьмой порядок, играя Маткадом, и проверил на практике.
ФНЧ под 400 Вт (ограничивают конденсаторы КТ-3 на входе и выходе), понятно, что пара К15У-1 для этой мощности явный перебор, но ничего иного для консервов у меня нет.

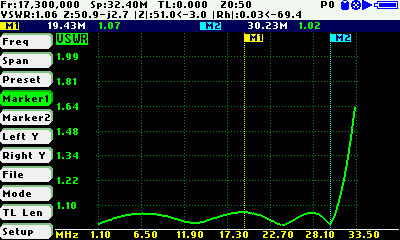

Вместо 32 МГц настроил на 30 (картинки немного разные  ), тянуть выше желания нет, ибо, аппарат как раз до 30 МГц...

[Vlad]


Если не трудно, нижайшая просьба дополнить обе пресеты графиками АЧХ. Дабы подавление гармоник лицезреть.

[Игорь 2]

дополнить обе пресеты графиками АЧХ.

Хорошо.

[ra0ahc]

Правая шкала в дБ ? Которая «к»
Или что это вообще?
