Передающая часть монстров/полумонстров

[Игорь 2]

Выход пик*пик примерно 200мВ, Надо его усиливать перед КФ?

Нет, не нужно. У меня на КФ (Rвх=100 Ом) идёт порядка 60 мВ (170 мВ двойной размах), и  даже на больших кварцах не всегда удаётся получить внутриполосную интермодуляцию -60 дБ.
Так что, не нужно усиление...

[Дмитрий/UA9LT]

Гложет сомнение: на м/сх SN74LVC1G3157 стоит маркировка СС55. Правильная ли она или это другая м/схема?

[ra0ahc]

правильно

[Дмитрий/UA9LT]

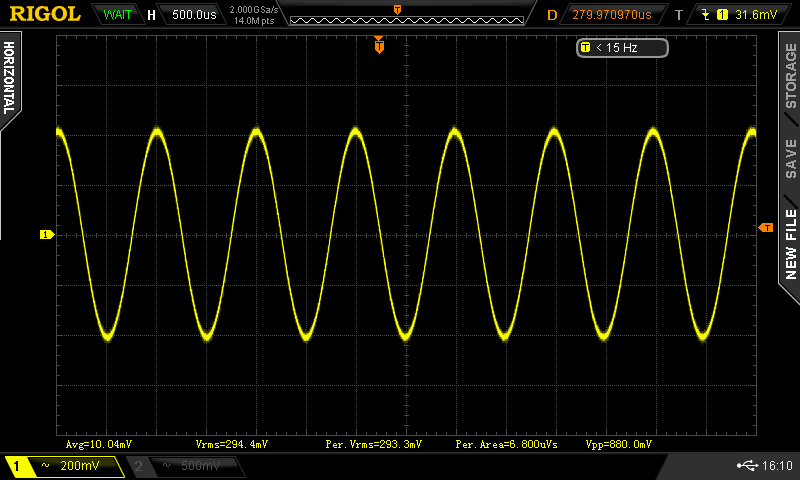

Не хочет запускаться смеситель. Несущая синус, подаю с учетом рекомендации Игоря с подачей половины напряжения питания на 6 ножку. Перед ЭМФ ничего нет. Вот осциллограммы:

[Дмитрий/UA9LT]

Звук

[ra0ahc]

2 в пп мало
Я 4.5 подавал ну 3в и он нехотя начинал работать .

[Игорь 2]

2 в пп мало

Производитель при обещает максимальный гистерезис при питании от 5 В именно 2 В, но нужно учесть, что при этом нижняя граница 0.3*Uпит, верхняя - 0.7*Uпит.
Конечно же, лучше перестраховаться, и дать больше...

[ut5lp]

2 в пп мало

Джентльмэны,ну давайте,как-то ,согласуем терменологию...
Один меряет локтями,второй дюймами,третий в системе СИ...

[Игорь 2]

Да, вроде, всё понятно - пп - полный размах...
Это не сокращение от известного слова с буквой ц на конце.

[Дмитрий/UA9LT]

2 в пп мало
Я 4.5 подавал ну 3в и он нехотя начинал работать .

ОК, лаборатория сегодня уже закрыта, завтра попробую увеличить уровень несущей.

[RK4CI]

завтра попробую увеличить уровень несущей

А заложить на входе каскад формирователя на одном транзисторе, это большая проблема? По моему, почти во всех схемах "Монстров", "Полумонстров", такие каскадики присутствуют. Если сигнал заводится извне, то совсем не обязательно гнать по кабелю несколько вольт. Даже наоборот, в плане конструктива всего трансивера, это даже вредно...

[ra0ahc]

да к стате
Если поставить повышающий трансформатор как у Игоря, то может и от 2 вольт заработаь

пп это у вас написано на риголе )))

[Дмитрий/UA9LT]

То RK4CI: ... так и сделано, стоит каскад на КТ3102, завтра подниму немного его усиление.

[Игорь 2]

каскад на КТ3102

А частота какая? И, если у Вас каскад без резистора в эмиттере, для статического коэффициента усиления свыше 400, как у КТ3102Е, резистор смещения должен быть существенно больше, чем у меня на схемах, где транзисторы с усилением не более 100...

[Дмитрий/UA9LT]

Частота 456 kHz.  Ранзистор КТ3102В, схема аналогична схеме после смесителя. Коэф. усиления регулирую путем шунтирования эмиттерного резистора 62 Ом емкостью 6Н8 и выше.
