Монстр на кварцевых фильтрах. Реинкарнация.

[radio666]

Ради информации впаяли бы 606й в плату проверить будет свистеть или нет...

[ra0ahc]

Зачем вам это? кт610 был рожден на войне и не раз и не два побеждал любые транзисторы. На фига шаг назад делать. А возбуд как появился также и ушел.

[Игорь 2]

Ради информации впаяли бы 606й в плату проверить будет свистеть или нет...

По идее, при питании от 12 В 606 должен быть заметно устойчивей - он ведь 28-вольтовый, при пониженном питании граничная частота снизится.
На следующей плате через неделю проверю (их 4 шт. сделано двух модификаций), к этой уже алюминиевую подложку привинтил, а в ней отверстие под крепёжный винт транзистора 4.5 мм.

[Игорь 2]

К слову, некоторые несознательные товарищи почему-то неоднократно высказывали сомнения в том, что параметры моих аппаратов сохранятся при монтаже на плату, типа, они только на консервах живут.
Практика в очередной раз подтвердила - правильная схемотехника при правильной разводке всегда будет работать правильно, независимо от реализации...
На плате с СМД, как правило, параметры даже лучше, из-за существенного укорочения проводников.

[Егм]

Входные , выходные импедансы каскада на консервах и плате померить можно ?
Интересует как реактивность изменилась ?

[ra0ahc]

А фото отчет по плате еще будет? ....в качестве

[Игорь 2]

Входные , выходные импедансы каскада на консервах и плате померить можно ?
Интересует как реактивность изменилась ?

Да ничего там не поменялось - это же не СВЧ.

[Игорь 2]

А фото отчет по плате еще будет? ....в качестве

Вот так сейчас. Соплями навешано то, что в СМД варианте было некондицией - это всё, естественно, сменится на нормальные СМД. ЭМФ в посадочное место жёстко впаивать не буду - там возможны варианты.
А в смеситель и диплексер сегодня все трансы/катушки впаяю...
УНЧ, наверное, завтра.

[Егм]

это же не СВЧ.

Свистит то на  СВЧ.

[Игорь 2]

Свистит то на  СВЧ.

Да не свистит он уже. Я ж анализатором смотрел. Даже с 10 нГн в эмиттере. А я 33 впаял...
Абсолютно штатная работа.

[Игорь 2]

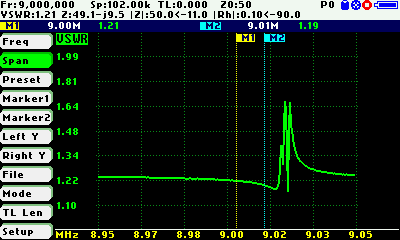

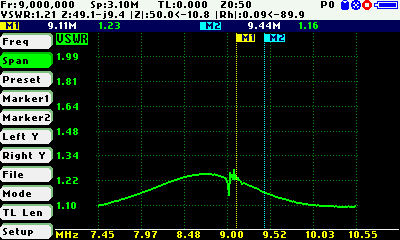

КСВ со входа диплексера...
Ноль промежуточной частоты 9021 кГц.
Всплески обусловлены паразитными резонансами кварцев - они, фактически, вплотную к полосе пропускания, и немного не совпадают у двух плеч.

[ra0ahc]

Мы в вас верим!

[Игорь 2]

Мы в вас верим!

Спасибо.    Я справлюсь.  Я сделаю это.
Уже сегодня. Часиков в 6 сяду...

[radio666]

Зачем вам это?

дак они стоят копейки пока. Раз в 10 дешевле. И есть 2т606а у меня штук 50 точно.

[ra0ahc]

Ну на прием то можно 3 шт найти или купить. Все таки не игрушку собираете.
