Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #375 : Ноябрь 11, 2020, 01:39:50 pm »
А что во всех случаях показывает второй вольтметр? Пульсации?
 "0"сети? Т.е. нужно соблюдать полярность включения вилки?
« Последнее редактирование: Ноябрь 11, 2020, 01:41:50 pm от Донбасс »
Записан
Влад

Оффлайн ur5vft

  • Hero Member
  • *****
  • Сообщений: 656
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #376 : Ноябрь 11, 2020, 04:07:00 pm »
Цитата: Донбасс от Ноябрь 10, 2020, 09:42:30 pm
Без разделительных конденсаторов после фильров или после трансформатора? Конструкция трансформатора какая была?
- емкость была, тр бинокль сам клеил 50-50 ( у друга сейчас на трубочках с али ) проверял на ачх метре , провод фт 0,8,  реле рес 47
« Последнее редактирование: Ноябрь 11, 2020, 04:08:50 pm от ur5vft »
Записан

Оффлайн Донбасс

  • Hero Member
  • *****
  • Сообщений: 1226
  • "...я только учусь!"
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #377 : Ноябрь 11, 2020, 05:46:25 pm »
Сергей, почему модель не работает если брать конденсаторы электролитические? Версия 14.

 В чем выгода такого умножителя? Емкости-то большущие нужны.
Записан
Влад

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #378 : Ноябрь 11, 2020, 06:31:43 pm »
Цитата: Донбасс от Ноябрь 11, 2020, 01:39:50 pm
второй вольтметр?

Включен на измерение переменного напряжения.

Цитата: Донбасс от Ноябрь 11, 2020, 01:39:50 pm
нужно соблюдать полярность включения вилки?

Да - это оплата за благо. Можно реле переполюсовки...
- где то в старом журнале Радио такое было.

PS.
На этих схемах не настаиваю.
Просто предлагаю варианты.
Записан

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #379 : Ноябрь 11, 2020, 06:36:35 pm »
Цитата: Донбасс от Ноябрь 11, 2020, 05:46:25 pm
В чем выгода такого умножителя?

Ноль на общем проводе.

Цитата: Донбасс от Ноябрь 11, 2020, 05:46:25 pm
Емкости-то большущие нужны

Емкости забил с потолка. Надо пробовать поменять.
Записан

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #380 : Ноябрь 11, 2020, 06:44:01 pm »
Цитата: Донбасс от Ноябрь 11, 2020, 05:46:25 pm
не работает если ...лектролитические? Версия 14

Не знаю. У меня портативная версия.
Пробуй ставить резисторы параллельно... Земля должна
быть обязательно. Пробуй менять точку подключения земли.
Записан

Оффлайн Донбасс

  • Hero Member
  • *****
  • Сообщений: 1226
  • "...я только учусь!"
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #381 : Ноябрь 11, 2020, 06:48:39 pm »
Версия 14 часто даёт ошибки. Иногда не хочет сохранять файлы. Но это недостаток русификаторов. Вот файл в 12 версии. Там все напряжения.Недостаток - нужно 40ватт в экр. стабилизаторе "сдувать"
Записан
Влад

Оффлайн Донбасс

  • Hero Member
  • *****
  • Сообщений: 1226
  • "...я только учусь!"
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #382 : Ноябрь 11, 2020, 09:52:48 pm »
На том умножителе осциллограф показывает большие пульсации при токе 1А.
Записан
Влад

Оффлайн Ut1lw

  • Hero Member
  • *****
  • Сообщений: 2106
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #383 : Ноябрь 12, 2020, 12:42:32 pm »

Цитата: Донбасс от Ноябрь 08, 2020, 07:17:36 pm
Какой вариант входной части применить (1, 2, 3)?
dontt44
Записан
Вячеслав. ех UB5EEY, UT5TX

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #384 : Ноябрь 12, 2020, 07:07:40 pm »
Цитата: Донбасс от Ноябрь 11, 2020, 09:52:48 pm
На том умножителе ... большие пульсации

На каком том?

____________
Вот при меньших емкостях:
Записан

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #385 : Ноябрь 12, 2020, 07:30:12 pm »
Записан

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #386 : Ноябрь 12, 2020, 07:43:27 pm »
Цитата: Донбасс от Ноябрь 11, 2020, 06:48:39 pm
Вот файл в 12 версии. Там все напряжения

Стаб. смещения не держит уменьшение тока сетки.
Записан

Оффлайн Орешек

  • Hero Member
  • *****
  • Сообщений: 2945
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #387 : Ноябрь 12, 2020, 08:46:01 pm »
Влад,
определи внутренне сопротивление  электросети.
 id99 id99 id99 id99 id99 id99 id99
Записан

Оффлайн Донбасс

  • Hero Member
  • *****
  • Сообщений: 1226
  • "...я только учусь!"
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #388 : Ноябрь 12, 2020, 10:24:02 pm »
При включении нагрузки 2000ватт ( 9,24А)) напряжение уменьшилось на (220в-196,5в=23,5в)

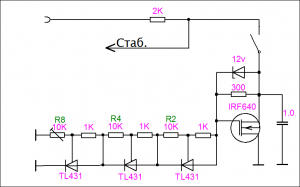

Стабилизатор будет не такой. Вот такой: не нашел модели TL431
« Последнее редактирование: Ноябрь 12, 2020, 10:32:34 pm от Донбасс »
Записан
Влад

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 20749
Re: Усилитель мощности КВ диапазона на 8 лампах ГУ50
« Ответ #389 : Ноябрь 12, 2020, 11:49:49 pm »
Цитата: Донбасс от Ноябрь 12, 2020, 10:24:02 pm
Стабилизатор будет не такой.

Схему запуска лучше изменить - снимите конденсатор 1 мкФ, а со стока на затвор резистор 100 кОм поставьте.  pl33
