Автор Тема: Симметрирующий трансформатор  (Прочитано 1169 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Симметрирующий трансформатор
« : Июль 22, 2020, 08:00:59 pm »
Добрался наконец до своей крыши, и провожу ревизию антенн.
Довольно часто были вопросы по поводу симметрирования и согласования волновых треугольников.

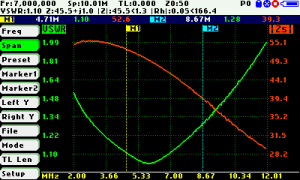

У меня из оставшихся КВ антенн, есть только треугольник периметром 45 метров - вот картинка КСВ относительно 200 Ом.  123123
Ничего невозможного нет

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #1 : Июль 22, 2020, 08:05:37 pm »
Вот так подключён транс... 123123
Ничего невозможного нет

Оффлайн ra0ahc

  • Hero Member
  • *****
  • Сообщений: 3938
  • Сергей,( RC0AL )
Re: Симметрирующий трансформатор
« Ответ #2 : Июль 22, 2020, 08:08:05 pm »
Надо пробовать ваш вариант трансивера на фт8. На 40 как раз самое «оно» там кашаааа.
Да да, я знаю, у меня ничего не получится )))

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #3 : Июль 22, 2020, 08:10:51 pm »
А вот такой конструктив - на какой-то медицинской тубе диаметром 65 мм. намотаны 13 витков свивки обмоточного провода диаметром 1 мм., начало одной обмотки соединено с концом второй, это отвод. cr123
Естественно, всё было закручено тремя-четырьмя слоями изоленты, за 15 лет никаких следов атмосферы под ней не замечено, хотя транс стоит прямо на улице. lol22
Полкило я через него довольно часто гонял, никаких следов нагрева тоже нет - см. фото...
Ничего невозможного нет

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #4 : Июль 22, 2020, 08:14:19 pm »
А вот КСВ по входу транса при нагрузке 220 Ом на выходе.  123123
Понятно, что с ферритом было бы красивее, но его специально стараюсь не использовать - после близких ударов молнии, с ним часто случаются чудеса... 56511 56511 56511 lol22
« Последнее редактирование: Июль 22, 2020, 08:18:05 pm от Игорь 2 »
Ничего невозможного нет

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #5 : Июль 22, 2020, 08:15:08 pm »
Надо пробовать ваш вариант трансивера на фт8.

Сначала с антеннами разобраться - там всё сломано нафиг... lllol
Я на 7 МГц чуть не 15 КСВ снизу видел.  44443
Как раз и разбираюсь.
Ничего невозможного нет

Оффлайн ur5vft

  • Sr. Member
  • ****
  • Сообщений: 467
Re: Симметрирующий трансформатор
« Ответ #6 : Июль 22, 2020, 08:29:42 pm »
Полкило я через него довольно часто гонял, никаких следов нагрева тоже нет -
-  отличное решение ,нет ферритов , нет проблем 123123.. а запорный др стоял..

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #7 : Июль 22, 2020, 08:42:38 pm »
а запорный др стоял..

А он здесь не нужен.  1yep
Запорные дроссели на ферритовых стержнях (именно стержнях - кольца при грозах горят очень быстро), у меня на временных и мобильных антеннах - там на стержне 600НН виток к витку фторопластовый кабель мотаю 5-миллиметровый, витков 30, очень хорошо себя показал, но, повторю, на стационаре с ограниченной возможностью добраться к антенне, феррит не хочу ставить.
Ну, и кроме того, сам по себе запорник трансформацию не даёт, а мне конкретно в данном случае, 1:4 весьма полезно. 1yep
Был ещё легендарный вседиапазонный треугольник периметром 100 метров с трансами 1:16 (КСВ в непрерывном диапазоне 2.7...30 МГц не выходил за 8), но, увы, военно-морская толстая полёвка через 30 лет эксплуатации приказала долго жить, с огромным трудом натянули её лет 10 назад по новой, но она опять порвалась - внутри вся гнилая... no88 cry333
« Последнее редактирование: Июль 22, 2020, 09:11:23 pm от Игорь 2 »
Ничего невозможного нет

Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #8 : Июль 22, 2020, 09:09:32 pm »
Вот картинка и входной КСВ почившего 100-метрового треугольника.  123123
Очень жаль, что такой уникальной антенны у меня больше нет - я на ней работал, практически, везде...  no88 cry333 cr123
Ничего невозможного нет

Оффлайн ur5vft

  • Sr. Member
  • ****
  • Сообщений: 467
Re: Симметрирующий трансформатор
« Ответ #9 : Июль 23, 2020, 10:33:00 am »
Запорные дроссели на ферритовых стержнях
- Игорь , я имел в виду такой из кабеля..


Оффлайн Игорь 2

  • Administrator
  • *****
  • Сообщений: 13668
Re: Симметрирующий трансформатор
« Ответ #10 : Июль 23, 2020, 10:43:55 am »
я имел в виду такой из кабеля..

А, да, и такие у меня идут. Просто на них кабеля больше требуется, и размер больше, чем с ферритовым стержнем.
Потому и на мобильных не использую... cr123

А на стационаре в пользу симметрирующего транса работает и то, что широкополосность АФУ повышается.
Это легко в той же ММАНе проверить - чем выше коэффициент трансформации, тем шире полоса по заданному КСВ... 123123
« Последнее редактирование: Июль 23, 2020, 10:49:55 am от Игорь 2 »
